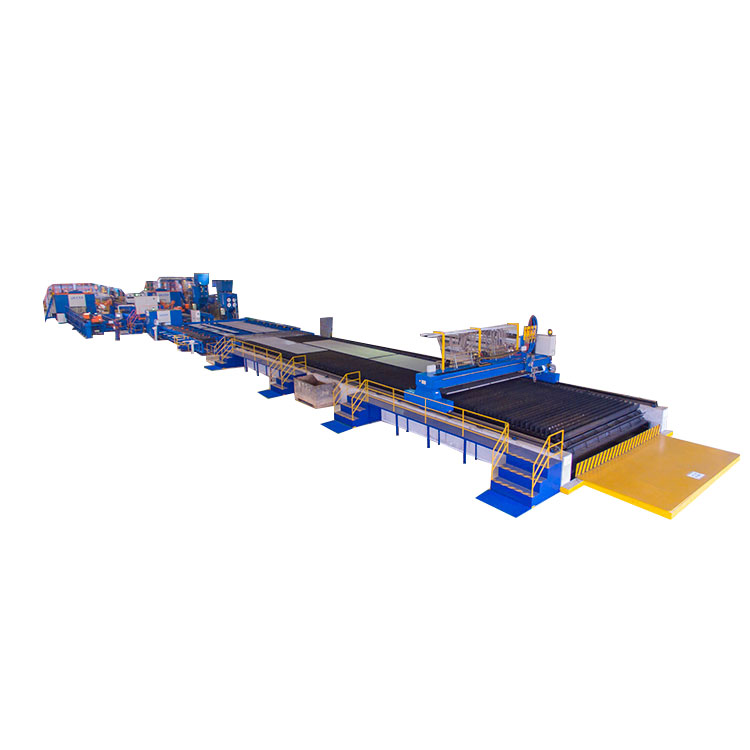

Robot Plasma Cutting Machines

JINFENG & reg; punika Produsèn profesional China lan supplier sakaRobot Plasma Cutting Machineskanthi rega terjangkau. IngRobot Plasma Cutting Machinesyaiku garis pemotong otomatis kinerja dhuwur kanggo ngolah jalur, bar lemak kanggo galangan kapal, saka piring pemotong bahan bakar oxy menyang jalur dawa, reresik pinggiran, tandha inkjet, pemotongan plasma.

PBG400



Robot Plasma Cutting Machines



Kanggo kabehRobot Plasma Cutting Machinessing diprodhuksi dening JINFENG WELDCUT bakal duwe 2 taun babar pisan, lan kang Dilengkapi Tabel Roller, salib cart, Filter bledug, sistem nglereni plasma, lan fungsi pilihan kaya dot peen menehi tandha piranti, Inkjet menehi karo robot, lan ndhukung kabeh antarmuka CAD-CAM. PBGRobot Plasma Cutting Machinesminangka garis pemotong plasma robot sing paling maju kanggo nambah produktivitas kanggo Pangguna Akhir saka industri sing beda-beda.



Spesifikasi



Model	Strip	dawa	Bobot
		12000 mm	1.5T
PBG400	100 * 5mm â 400 * 30 mm
Dhukungan pemotongan Plasma, tandha Plasma, tandha ink-jet, piranti lunak CAD-CAM



Fitur lan Aplikasi



1. PBGRobot Plasma Cutting Machinesminangka garis pemotong otomatisasi dhuwur sing digabungake karo macem-macem peralatan. Kanthi siji operasi kunci dening siji operator, baris kasebut miwiti proses otomatis saka pemuatan materi, pemotongan piring kanthi mesin pemotong oxyfuel multi-kepala, reresik pinggiran, tandha inkjet, pemotongan plasma lan unloading bagean.

2. Baris bisa integrasi kanthi lengkap karo sistem MES lan Allow remot kontrol liwat tim panampil kanggo engineers saka Produsèn kanggo gampang nindakake diagnosa remot kanggo ngatasi masalah liwat internet tanpa ngirim engineers kanggo situs apa.

3. Sistem CNC nyedhiyakake kontrol lengkap kabeh sistem garis utama (robot, meja roller, conveyor salib, gerobak ukur lan gripper, sistem tandha)ã

4.Bisa maca *.gen file digawe saka Tribon / AM, file DSTV diekspor saka TEKLA lunak desain lan format liyane.

5. IngRobot Plasma Cutting Machinesdigunakake ing Shipbuilding, galangan kapal lan lepas pantai kanggo nglereni plasma stiffener kanggo nggawe panel warata, construction ngisor pindho, subassemblies, bulkheads, webs, panel mikro kanggo prau beda / Kapal. Kanthi PBGRobot Plasma Cutting Machines, galangan kapal utawa galangan kapal bisa nambah produksi lan nyuda tenaga kerja.



Rincian

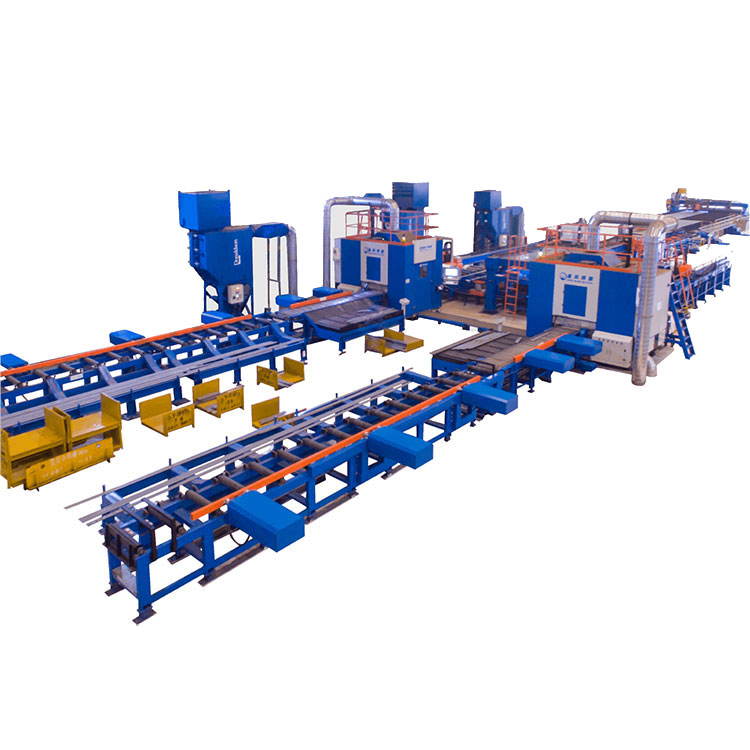

PBG400 KabRobot Plasma Cutting Machineskasusun saka:

Mesin pemotong oxy-bahan bakar multi-obor

Roller conveyors

Garis pembersih pinggir

Mesin nglereni pinggir

Cross conveyors

Tandha tinta nganggo lengen robot

Tabel Roller Input

Ruang pemotong plasma robot kanthi saringan bledug

Short part ngurutake belt-plate conveyor

Tabel rol output kanggo bagean dawa

Nampa meja kanggo bagean dawa



Tampilan struktur

Mesin pemotong oxy-bahan bakar multi-obor

Mesin pemotong oxy-bahan bakar dilengkapi macem-macem obor kanggo nglereni longitudinal piring baja ing pirang-pirang jalur dawa. Mesin iki dirancang ing struktur gantry lan terpadu karo meja rolling kanggo mindhah Strip dawa menyang meja roller buffler. Ora perlu crane utawa manual unloading ngudani dawa sawise nglereni geni.



Garis pembersih pinggir

Kanthi nggabungake garis reresik pinggiran menyang PBG400Robot Plasma Cutting Machines, Kanthi nggunakake gembong rerumput kanggo mbusak Paint Perdana saka pinggiran profil, kanthi nggunakake gembong mecah kanggo mbusak slag lan burrs Strip nglereni oxy geni nglereni, ngendi bakal welding, bisa nambah kualitas welding ing Processing sabanjuré.



Mesin nglereni pinggir

Kanthi nggabungake mesin chamfering pinggiran menyang PBG400Robot Plasma Cutting Machines, Kanthi nggunakake gembong mencet kanggo pencet ing 4 sudhut bar warata, Strip dawa sing karo pinggiran cetha sawise nglereni termal kanggo wangun 4 pinggiran ing R2-R3 pinggiran babak, kang bakal duwe lumahing apik kanggo lukisan ing Processing sabanjuré.



Robot penanda inkjet

Kanggo nginstal sirah tandha inkjet menyang lengen robot. Robot iki obah ing sadawane dawa garis warata kanggo ngrampungake tandha tinta ing kabeh dawa saka bar baja Strip dawa. Sawise printing tinta ing profil, profil ora perlu bali menyang panggonan asli banjur dipindhah menyang PBG400Robot Plasma Cutting Machinesnglereni kamar kanggo nglereni plasma.



Robot cutting chamber

Kanthi dipasang lengen robot sumbu 6 ing ruang pemotongan kanggo nglakokake pemotongan kualitas dhuwur ing profil. Iki minangka bagean penting saka kabeh PBG400Robot Plasma Cutting Machinesnglereni kamar kanggo nglereni plasma.

Sabuk-piring conveyor lan meja panrima

Kanthi dilengkapi conveyor sabuk-piring sawise nglereni kamar, PBG400Robot Plasma Cutting Machinesbisa kanthi otomatis ngurutake bagean cendhak lan output otomatis bagean. Sisih cendhak di-push dening pusher menyang meja panampa kanggo operator nindakake bagean cendhak gampang.



Pusher bagean dawa lan meja panrima

A pusher part dawa wis Integrasi menyang Tabel roller output, nalika bagean dawa teka ing meja roller output kene, pusher bakal otomatis push sisih dawa tiba ing meja panampa.
