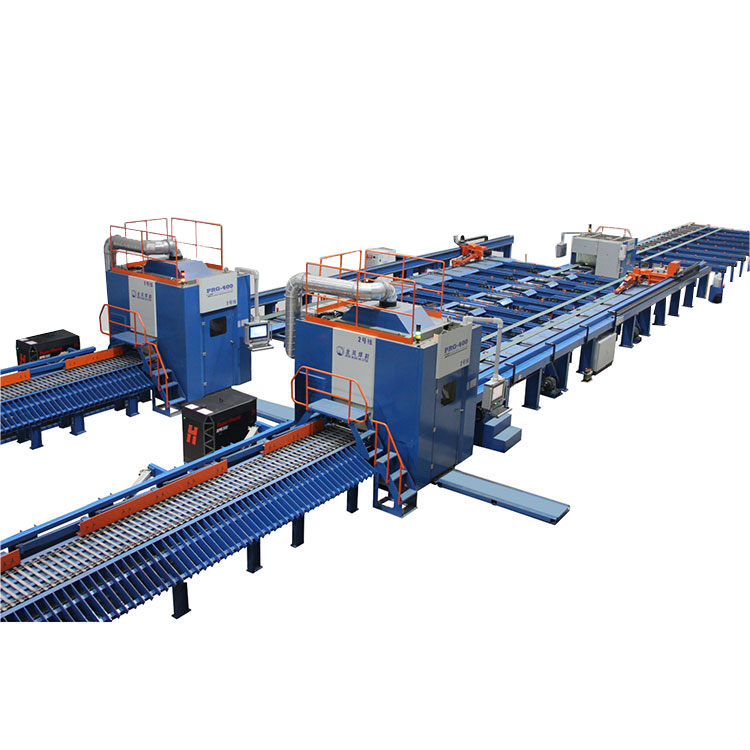

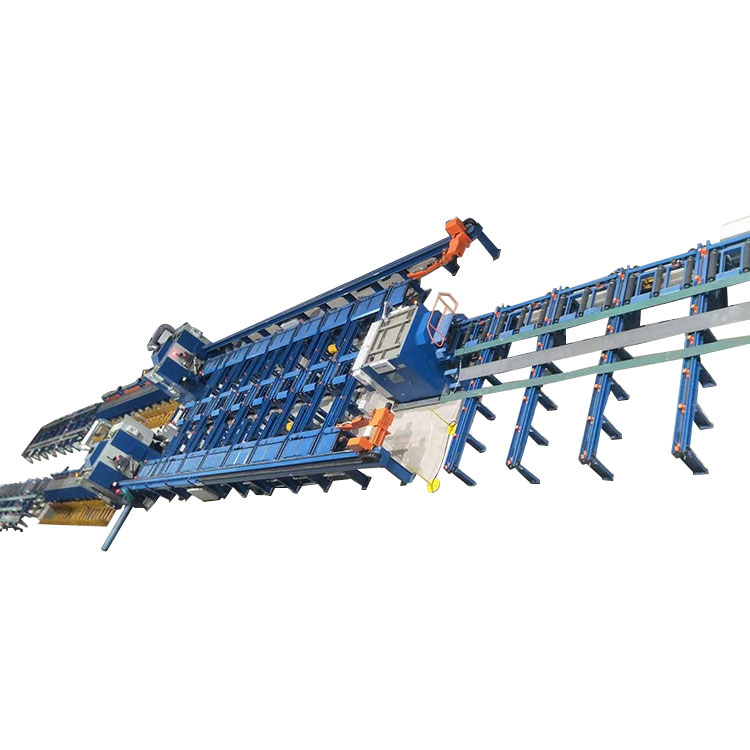

Profil Robot Cutting Line

JINFENG & reg; punika Produsèn profesional China lan supplier sakaProfil Robot Cutting Lines karo rega terjangkau. IngProfil Robot Cutting Lines minangka sistem pemotongan robot plasma kinerja dhuwur kanggo nglakokake pemotongan plasma ing macem-macem profil baja bohlam, strip, sudut, T-beam, Channel, H beam utawa I beam, kanthi lengen robot.

PRG 600



Profil Robot Cutting Line



Kanggo kabehProfil Robot Cutting Lines lan mesin nglereni plasma sing diprodhuksi dening JINFENG WELDCUT bakal babar pisan 2 taun, lan kang Dilengkapi Crane loading, reresik Edge, inkjet menehi, ndhukung kabeh antarmuka CAD-CAM minangka pilihan. PRGProfil Robot Cutting Lines minangka garis pemotong plasma robot sing paling maju kanggo nambah produktivitas kanggo pangguna Akhir saka industri sing beda-beda.



Spesifikasi



Model	bohlam	Strip	Sudut	E-sudut	T-beam	Saluran	H-beam	dawa	Bobot
PRG 400	80 * 5mm â 400 * 20 mm	100 * 5mm â 400 * 20 mm	Ukuran 100*75 mm 300 * 150 mm	UKURAN 75*75 MM 180 * 180 mm	100 * 50 mm - 350 * 150 mm	100 * 50 mm - 400 * 115 mm	N/A	12000 mm	1.5T
PRG 600	80 * 5mm â 550 * 20 mm	100 * 5mm â 600 * 30 mm	Ukuran 100*75 mm 500 * 150 mm	UKURAN 75*75 MM 220 * 220 mm	100 * 50 mm - 500 * 200 mm	100 * 50 mm - 400 * 200 mm	UKURAN 150*150 MM 400 * 200 mm	12000 mm	2.5T
Dhukungan pemotongan Plasma, tandha Plasma, tandha Inkjet, piranti lunak CAD-CAM



Fitur lan Aplikasi

1. PRGProfil Robot Cutting Lines punika peralatan nglereni automation dhuwur Integrasi karo ABB enem sumbu robot lengen. Kanthi siji operasi tombol dening siji operator, baris miwiti proses otomatis saka loading materi lan bagean unloading sawise nglereni plasma.

2. Baris bisa integrasi kanthi lengkap karo sistem MES lan Allow remot kontrol liwat tim panampil kanggo engineers saka Produsèn kanggo gampang nindakake diagnosa remot kanggo ngatasi masalah liwat internet tanpa ngirim engineers kanggo situs apa.

3. Sistem CNC nyedhiyakake kontrol lengkap kabeh sistem garis utama (robot, meja roller, conveyor salib, gerobak ukur lan gripper, sistem tandha)ã

4.Bisa maca *.gen file digawe saka Tribon / AM, file DSTV diekspor saka TEKLA lunak desain lan format liyane.

5. IkiProfil Robot Cutting Lines digunakake digunakake ing Shipbuilding, galangan kapal lan lepas pantai kanggo nglereni plasma stiffener kanggo nggawe panel warata, construction ngisor pindho, subassemblies, bulkheads, webs, panel mikro kanggo prau beda / Kapal. Kanthi PRGProfil Robot Cutting Lines, galangan kapal utawa galangan kapal bisa nambah produksi lan nyuda tenaga kerja.



Rincian

PRGProfil Robot Cutting Lines kalebu:

Crane loading profil

Edge cleaning line:

Cross conveyors kanggo loading profil

Meja rol input

Kamar reresik kanthi saringan bledug.

Tabel rol output.

Cross conveyor kanggo buffler

Cross conveyor kanggo loading

Gerobak ukuran lan gripper

Tabel Roller Input

Piranti tandha inkjet,

Ruang pemotong plasma robot kanthi saringan bledug

Short part ngurutake belt-plate conveyor

Tabel rol output kanggo bagean dawa

Cross conveyor kanggo bagean dawa

Unloading crane

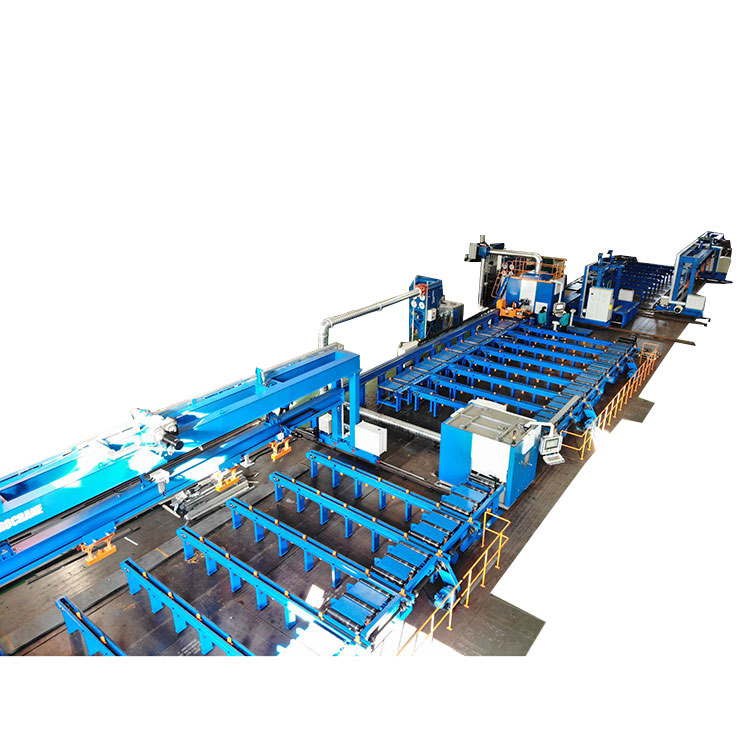

Tampilan struktur



Garis pembersih pinggir



Kanthi nggabungake garis reresik pinggiran menyang PRGProfil Robot Cutting Lines, kanthi nggunakake gembong rerumput kanggo mbusak Paint Perdana saka pinggiran profil ngendi bakal welding, bisa nambah kualitas welding ing Processing sabanjuré.



Gerobak ukuran lan gripper



Dipakani profil menyang nglereni kamar ing wektu sing padha kanggo ngukur dawa profil panganan.



Penanda inkjet



Kanthi piranti tandha inkjet kanggo nyithak huruf, angka, simbol lan garis mlengkung (garis terbalik)



Robot cutting chamber



Kanthi dipasang lengen robot sumbu 6 ing ruang pemotongan kanggo nglakokake pemotongan kualitas dhuwur ing profil.



Kanthi dilengkapi conveyor sabuk-piring sawise nglereni kamar, PRGProfil Robot Cutting Lines bisa kanthi otomatis ngurutake bagean cendhak lan output otomatis bagean.
